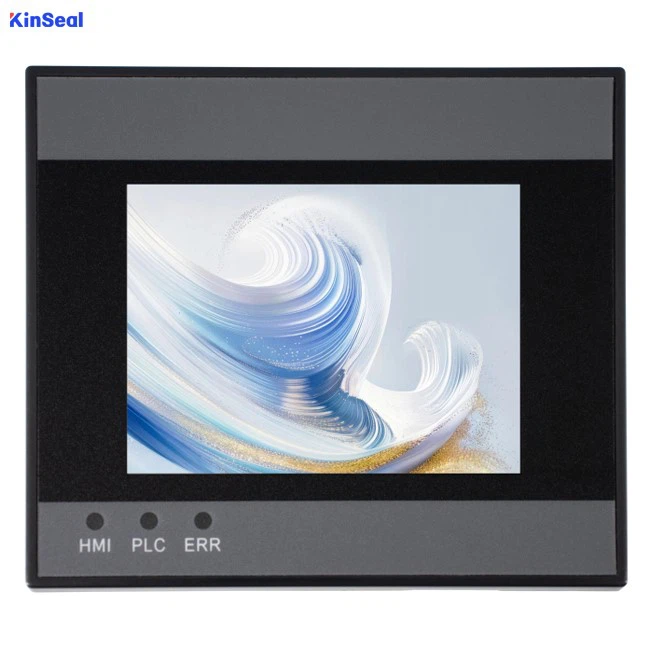

Ini adalah AMZ028W06 - 1S14MR-pada dasarnya, ia adalah padat semua - dalam - satu unit yang menggabungkan HMI skrin sentuh dan PLC yang serasi dengan Mitsubishi-serasi dalam satu peranti. Sempurna untuk ruang yang ketat.
Anda mendapat skrin sentuh warna 2.8 inci di bahagian depan, dan ia berjalan pada kuasa 24V DC. Di bawah tudung, ia mempunyai CPU industri 32-bit, 8 input digital, dan 6 output relay-semua terpencil sepenuhnya untuk keselamatan.
Ia dibina sukar untuk kilang -kilang: mengendalikan temps dari - 10 darjah hingga 50 darjah, mengangkat getaran, dan proses arahan plc di bawah 0.6 mikroseconds. Oh, dan ia juga mempunyai kaunter berkelajuan tinggi yang dapat mengesan denyutan sehingga 60,000 kali sesaat.
Pengaturcaraan Lurus: Gunakan perisian GX Works Mitsubishi untuk logik PLC, dan alat hmistudio mereka untuk mereka bentuk antara muka skrin sentuh. Perlu mengemas kini program? Hanya pop dalam kad SD.
Bottom line: Jika anda memerlukan ruang - penjimatan, perindustrian - pengawal gred dengan dibina - dalam paparan yang 'bercakap' mitsubishi plc code - ini.
1.Teras Produk:
- Model:AMZ028W06-1S14MR (dan varian AMZ028W06-1S16MT).
- Jenis:Plc/hMi semua - dalam - satu unit (Golden Seal semua - dalam - satu).
- Skrin:2.8 inci TFT LCD, resolusi 320x240, 65536 warna, 250 Cd/m² kecerahan, sentuhan rintangan.
- Keserasian PLC:Sesuai dengan perisian pengaturcaraan siri Mitsubishi FX1s PLC (GX Developer, GX Works2).
2.Spesifikasi Perkakasan:
- CPU:96MHz M0.
- Memori:16MBYTE SPI NOR FLASH.
- Bekalan Kuasa:DC 24V (kuasa dinilai: 2.2W).

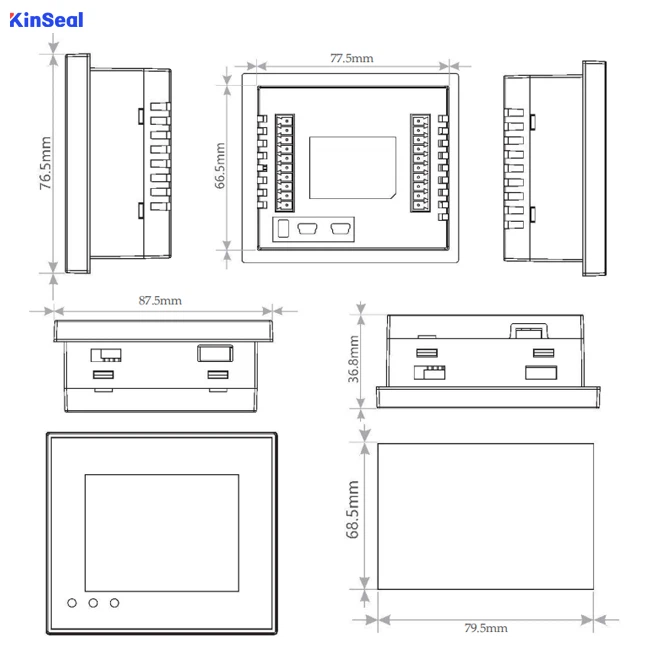

- Dimensi:87.5mm (w) x 76.5mm (h) x 36.8mm (d).
- Saiz pembukaan:79.5mm x 68.5mm.
- Berat:200g (tanpa terminal).
3. Keupayaan I/O:
- Input:8 mata (X0-X7).
- Output:
- AMZ028W06-1S14MR: 6 output relay (Y0-Y5).
- AMZ028W06-1S16MT: 8 Output Transistor (Y0-Y7).
- Tinggi - Kaunter kelajuan:
- 1 bi - input pengiraan dual arah.
- Mampu menangkap denyutan sehingga 60kHz (fasa tunggal) / 30kHz (2-fasa) / dsb. (Lihat Bahagian 8).
- Kaunter spesifik (C235-C255) yang diberikan kepada input X0-X7.
- Jumlah had kekerapan agregat: 60kHz.
- Tinggi - output nadi kelajuan (model output transistor sahaja):2 mata (Y0, Y1), sehingga 100kHz.
4. Prestasi PLC:
- Kapasiti program:2000 langkah (EEPROM, bukan - tidak menentu).
- Kelajuan pemprosesan:Arahan Asas 0.55 ~ 0.7μs.
- Elemen Memori:
- Relay Auxiliary: M0-M511 (Umum, Retentif, Khas).
- Daftar Data: D0-D255 (Umum, Retentif, Khas).
- Pemasa: 100ms (T0-T62), 10ms (T32-T62 jika M8028 ON), 1ms (T63).
- Kaunter: 16 - bit tambahan (C0-C31), bidirectional berkelajuan tinggi 32-bit (C235-C255).
- Negeri, petunjuk, dll.
- Arahan:Menyokong pelbagai termasuk CJ, Call, CMP, MOV, Tambah, Sub, Mul, Div, dan, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID, dan lain -lain (lihat Bahagian 9).
5. Ciri -ciri utama:
- PLC dan HMI disatukan ke dalam satu unit padat.
- Fungsi kawalan logik.
- Menyokong kad SD untuk muat turun program konfigurasi.
- Sepenuhnya opto - I/O terisolasi.
- 32 - Bit CPU gred industri, sesuai untuk persekitaran EMI yang tinggi.
- Kuasa - Down Hold untuk daftar tertentu (m, c, t, d).
- Real - jam waktu (rtc) dibina - dalam (bateri diperlukan untuk jam).
- Pemasangan: Dua gunung atas dan dua bawah.
6. Pembangunan HMI:
- Perisian:Hmistudio (perisian penyuntingan Cina penuh).
- Keupayaan:Pengeditan grafik yang kaya (fon, imej, grafik dinamik), pelbagai kawalan (butang, petunjuk, input berangka/paparan, graf, carta, penggera, resipi, kod bar, dll.
- Protokol:Menyokong komunikasi dengan pelbagai PLC (Mitsubishi, Siemens, Omron, Delta, Modbus, dan lain -lain).
7. Spesifikasi Alam Sekitar:
- Suhu operasi:-10 darjah ~ 50 darjah.
- Tempatan Penyimpanan:-20 darjah ~ 70 darjah.
- Kelembapan:10 ~ 90% RH (bukan - pemeluwapan).
- Getaran:10-25 Hz (x, y, z arah, 2g/30 min).
- Penyejukan:Natural Air - disejukkan.

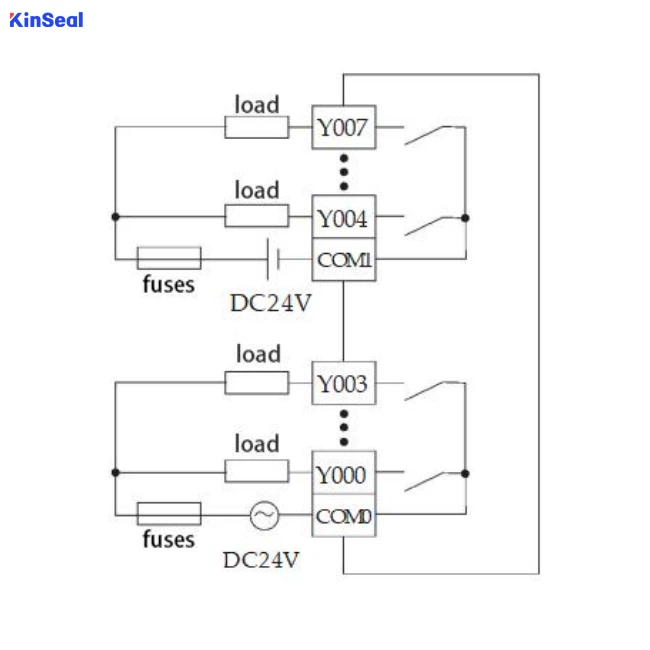

8. Antara muka elektrik (blok terminal):
- Pendawaian yang ditakrifkan untuk input (24V, 0V, X0-X7) dan output (CO/C1, Y0-Y5/Y7). Output relay (MR) menggunakan kenalan kering. Output transistor (MT) adalah jenis NPN. (Lihat bahagian 7.1 & 7.2 untuk susun atur terminal yang tepat).
Sorotan utama dihantar secara perbualan:
✅ semua - dalam - satu hMI+plc
✅ Mitsubishi FX1s serasi
✅ 8 input / 6 output relay
✅ 2.8 "skrin sentuh
✅ ketahanan industri (-10 darjah ~ 50 darjah)
✅ plug - dan - bermain kemas kini kad SD
